全自动激光干涉仪LineCAL®

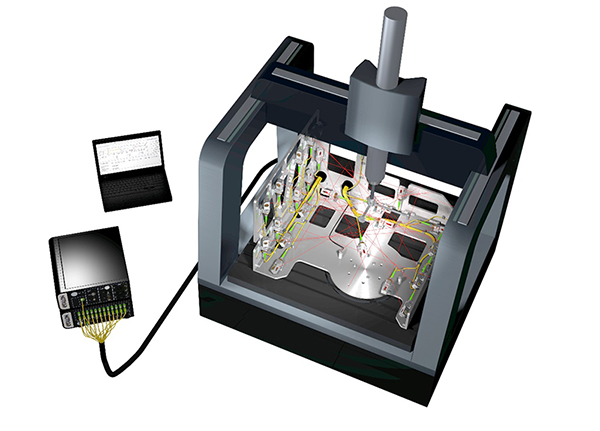

LineCAL® 是一种基于多通道光纤传感器的创新性方法，可实现机器各轴位置偏差的全自动化高精度测量，特别是在重复校准特定类型的机器时尤其有效。为三坐标测量机和机床全面的几何分析、验证和精度提升提供了完全自动化的解决方案。在全世界范围内的工业计量、机械工程和研究所等公司中得到广泛应用。

1.LineCAL对各项几何轴误差进行详细分析。通过点击鼠标的方式，即可生成适合多种数控系统的补偿数据文件，也可与多种数控系统直接在线连接。
2.传感器：测量机器各轴的热膨胀、环境温度、压力及湿度，并对激光进行补偿。
3.直线轴所受到的各项几何误差的影响均能被快速、方便且高精度的测量并生成相应的补偿表。
4.特定的反射镜允许在所有方向进行测量。

应用：
尤其适用于小型高精度机器：如光学三坐标测量机、小型机床、线切割机床，甚至精密3D打印机。
在40分钟内完成机器的全自动空间校准
极其精确地测定难以测量的误差参数，如轴的滚动

技术特点

1.快速：误差数据采集过程简化，40 分钟内可完成整个校准补偿过程
2. 精确：自动测定21 项误差，所有误差参数均基于激光波长，精度可达亚微米
3. 轻便：可方便地放置于机床工作台上
4. 定制化应用：适用于小型或超小型三轴机床和三坐标测量机，尤其适用于大批量同一类型机器的重复校准

产品参数

空间测量不确定度	U(95%)= 0.05μm+0.3 μm/m
分辨率	0.001 μm
测量干涉仪LI-3	24 x 25 x 10 cm³, 2 kg
测量开关S-24	24 x 25 x 10 cm³, 2 kg
信道数	24
激光等级	1级 (护眼级别)
距离范围	0.01 m - 3 m
最大轴速	2 m/s
温度范围	15°C – 35°C
压力范围	800 – 1150 hPa
湿度范围	1 - 99 %
环境传感器校准周期	2年
激光光源校准周期	6年
电压和功率	220/100 V, < 20 W
