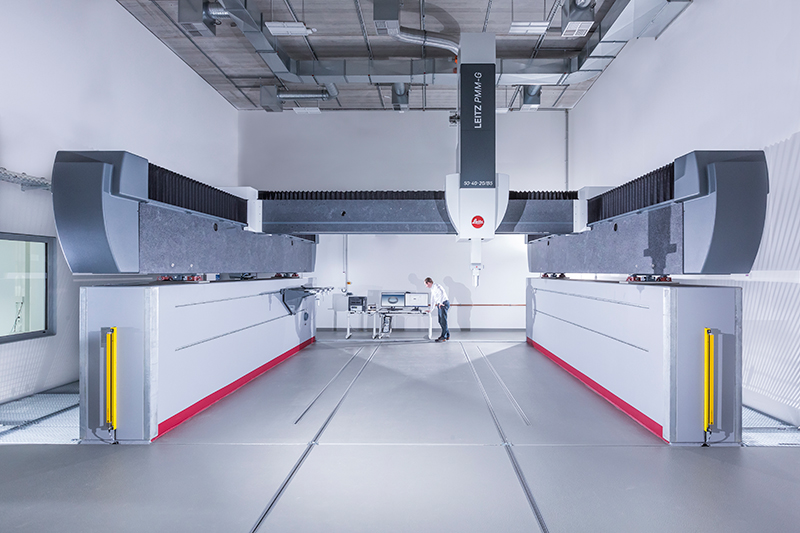

Leitz PMM-G 大尺寸高精龙门三坐标测量机

Leitz PMM-G 采用全新的龙门式设计理念，为大型工件的输送提供便利，行程范围可达7000 x 4000 x 3000 mm，可检测齿轮外径尺寸从10-4450mm。稳固的一体式U 型地基，可以最大限度的降低运动部件的质量，从而保证了极高的精度水准。

通过测头承载平台SENMATION，可以实现多种形式传感器集成在一台PMM-G上使用，增加了系统测量的灵活性，测量能力实现从传统接触式到光学非接触式，从固定式测头到可分度旋转测头，从常规几何尺寸到微观几何量的扩充。

技术特点

1.Leitz PMM-G系列是采用龙门落地式设计的高精度坐标测量机。其高架移动龙门设计使得移动部件的质量最小化。X、Y向厚重的花岗岩导轨采用2点式支撑安装方式。陶瓷Z轴配有精密导向系统。

2. 坚固的花岗岩导轨——采用龙门式结构，横梁通过专利接合技术进行连接，避免任何不必要的侧向力。

3. 各轴采用空气轴承——配备具有故障安全保护措施以及电子气隙监控装置，从而确保精密、无磨损的运动，保证长期的使用寿命，工作噪声小

4. 陶瓷Z 轴——采用大截面，可抗扭转并对温度影响不敏感，在18-22℃内确保精度。

5. 超长Z轴——超长定制Z轴，几乎不存在测量上的局限。

6. 支持长探针——采用LSP-S系列扫描探测系统，快速而精准。

7. 采用高分辨率光栅系统—— 系统分辨率高达0.005um, 保证了机器精准定位及高重复性

8. 隔振技术——采用主动式减振，从而隔离地面振动对机器精度的影响。

9. 地基的水平——采用高度控制系统进行调整，独立于被测工件的重量。使得机器的高精度在复杂的环境条件下也能得到。

10. X 轴双驱动和双光栅测量系统——有助于机器的动态特性，并保证绝对同步的运行。

11. 完善的安全与碰撞保护——避免碰撞，减少维修成本。

12. 配置安全设备：在测量机前后安装激光扫描器

13. 整合温度传感器——温度变化时对误差进行补偿

产品参数

型号	行程范围（mm）	外形尺寸（mm）
30.20.12	300020001200	505049004370
40.20.12	400020001200	605049004370
50.20.12	500020001200	715049004370
60.20.12	600020001200	815049004370
70.20.12	700020001200	955049004370
30.30.12	300030001200	505059004370
40.30.12	400030001200	605059004370
50.30.12	500030001200	715059004370
60.30.12	600030001200	815059004370
70.30.12	700030001200	955059004370
50.40.12	500040001200	715071004370
60.40.12	600040001200	815071004370
70.40.12	700040001200	955071004370
50.45.12	500045001200	715076004370
60.45.12	600045001200	815076004370
70.45.12	700045001200	955076004370
30.20.16	300020001600	505049004770
40.20.16	400020001600	605049004770
50.20.16	500020001600	715049004770
60.20.16	600020001600	815049004770
70.20.16	700020001600	955049004770
30.30.16	300030001600	505059004770
40.30.16	400030001600	605059004770
50.30.16	500030001600	715059004770
60.30.16	600030001600	815059004770
70.30.16	700030001600	955059004770
50.40.16	500040001600	715071004770
60.40.16	600040001600	815071004770
70.40.16	700040001600	955071004770
50.45.16	500045001600	715076004770
60.45.16	600045001600	815076004770
70.45.16	700045001600	955076004770
30.20.20	300020002000	505049005570
40.20.20	400020002000	605049005570
50.20.20	500020002000	715049005570
60.20.20	600020002000	815049005570
70.20.20	700020002000	955049005570
30.30.20	300030002000	505059005570
40.30.20	400030002000	605059005570
50.30.20	500030002000	715059005570
60.30.20	600030002000	815059005570
70.30.20	700030002000	955059005570
50.40.20	500040002000	715071005570
60.40.20	600040002000	815071005570
70.40.20	700040002000	955071005570
50.45.20	500045002000	715076005570
60.45.20	600045002000	815076005570
70.45.20	700045002000	955076005570
30.30.25	300030002500	505059006570
40.30.25	400030002500	605059006570
50.30.25	500030002500	715059006570
60.30.25	600030002500	815059006570
70.30.25	700030002500	955059006570
50.40.25	500040002500	715071006570
60.40.25	600040002500	815071006570
70.40.25	700040002500	955071006570
30.30.30	300030003000	505059007570
40.30.30	400030003000	605059007570
50.30.30	500030003000	715059007570
60.30.30	600030003000	815059007570
70.30.30	700030003000	955059007570
50.40.30	500040003000	715071007570
60.40.30	600040003000	815071007570
70.40.30	700040003000	955071007570

MPEE:自2.0起

型号	行程范围（mm）	外形尺寸（mm）
30.20.12	300020001200	505049004370
40.20.12	400020001200	605049004370
50.20.12	500020001200	715049004370
60.20.12	600020001200	815049004370
70.20.12	700020001200	955049004370
30.30.12	300030001200	505059004370
40.30.12	400030001200	605059004370
50.30.12	500030001200	715059004370
60.30.12	600030001200	815059004370
70.30.12	700030001200	955059004370
50.40.12	500040001200	715071004370
60.40.12	600040001200	815071004370
70.40.12	700040001200	955071004370
50.45.12	500045001200	715076004370
60.45.12	600045001200	815076004370
70.45.12	700045001200	955076004370
30.20.16	300020001600	505049004770
40.20.16	400020001600	605049004770
50.20.16	500020001600	715049004770
60.20.16	600020001600	815049004770
70.20.16	700020001600	955049004770
30.30.16	300030001600	505059004770
40.30.16	400030001600	605059004770
50.30.16	500030001600	715059004770
60.30.16	600030001600	815059004770
70.30.16	700030001600	955059004770
50.40.16	500040001600	715071004770
60.40.16	600040001600	815071004770
70.40.16	700040001600	955071004770
50.45.16	500045001600	715076004770
60.45.16	600045001600	815076004770
70.45.16	700045001600	955076004770
30.20.20	300020002000	505049005570
40.20.20	400020002000	605049005570
50.20.20	500020002000	715049005570
60.20.20	600020002000	815049005570
70.20.20	700020002000	955049005570
30.30.20	300030002000	505059005570
40.30.20	400030002000	605059005570
50.30.20	500030002000	715059005570
60.30.20	600030002000	815059005570
70.30.20	700030002000	955059005570
50.40.20	500040002000	715071005570
60.40.20	600040002000	815071005570
70.40.20	700040002000	955071005570
50.45.20	500045002000	715076005570
60.45.20	600045002000	815076005570
70.45.20	700045002000	955076005570
30.30.25	300030002500	505059006570
40.30.25	400030002500	605059006570
50.30.25	500030002500	715059006570
60.30.25	600030002500	815059006570
70.30.25	700030002500	955059006570
50.40.25	500040002500	715071006570
60.40.25	600040002500	815071006570
70.40.25	700040002500	955071006570
30.30.30	300030003000	505059007570
40.30.30	400030003000	605059007570
50.30.30	500030003000	715059007570
60.30.30	600030003000	815059007570
70.30.30	700030003000	955059007570
50.40.30	500040003000	715071007570
60.40.30	600040003000	815071007570
70.40.30	700040003000	955071007570
